1.7遥控连接

遥控连接：

将遥控的SBUS信号线接到飞控遥控输入口（RC接口），PWM输出口自上而下分别是GVS。

• 接收机与飞控接线：接收机 TX 引脚 → 飞控 RX 引脚，接收机 RX 引脚 → 飞控 TX 引脚；若使用 SBUS 协议，直接将 SBUS 线材接入飞控 RC 接口，剩余电源线等针脚按相同定义对应插紧。

• 使用数据线连接飞控 USB 端口与电脑。

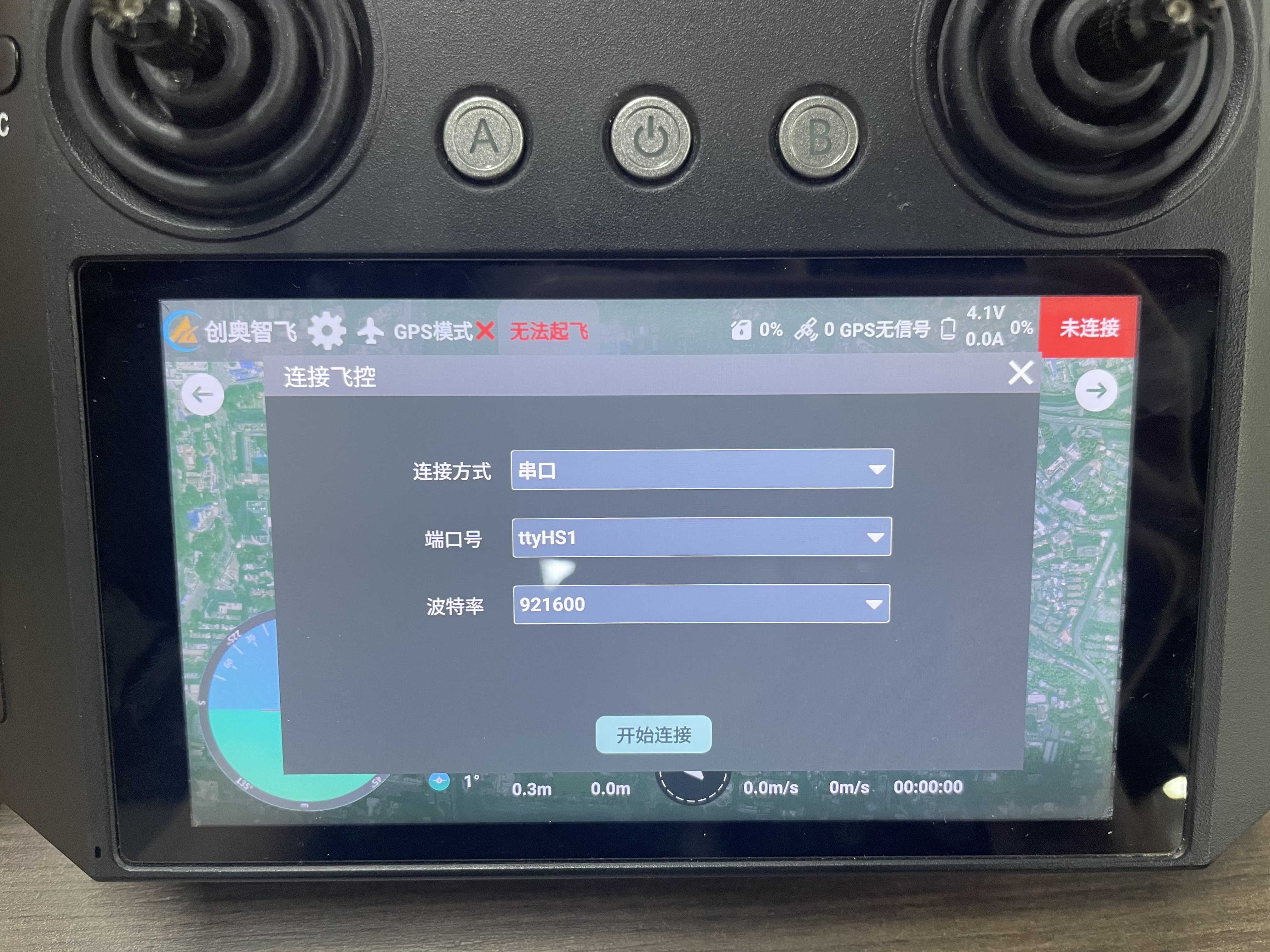

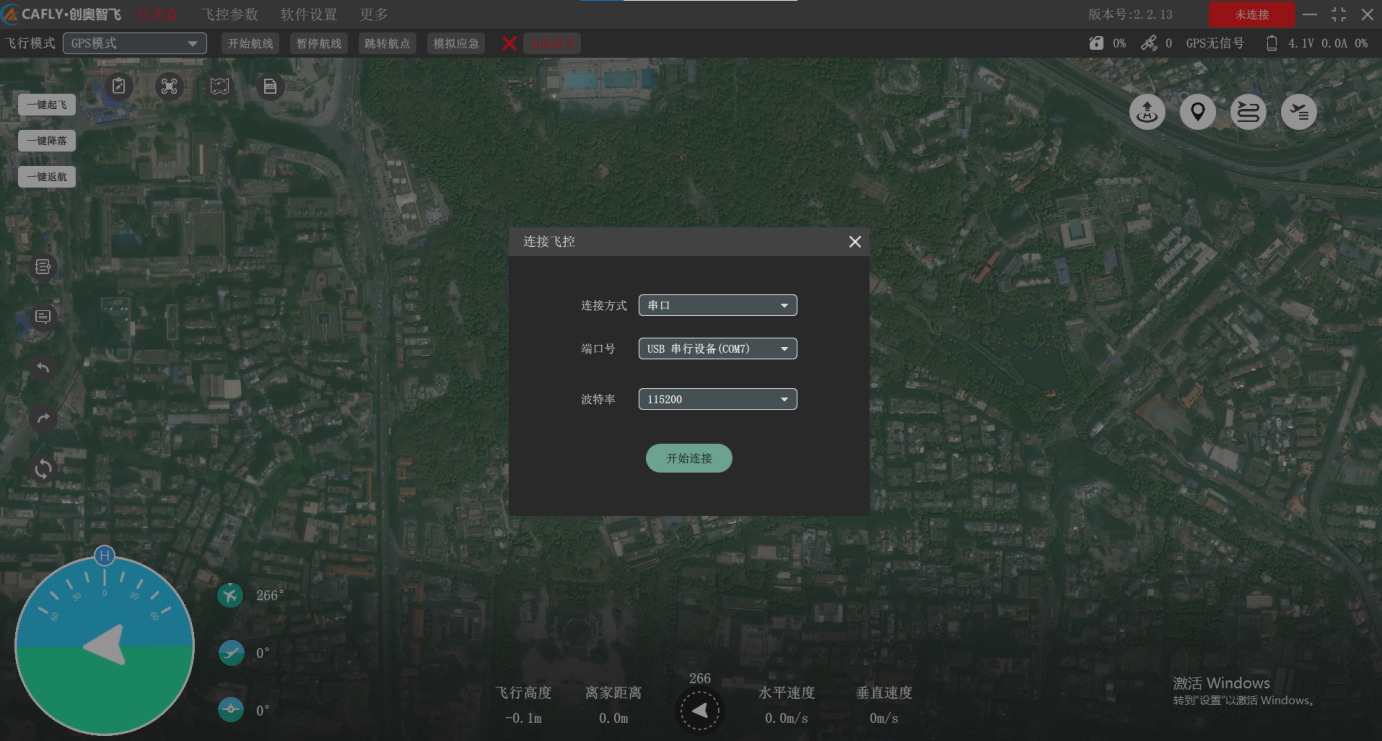

• 电脑端打开创奥地面站软件，点击界面右上角「未连接」，选择串口连接模式，在端口列表选中对应 COM 端口（端口编号可在电脑设备管理器内查询），点击连接。

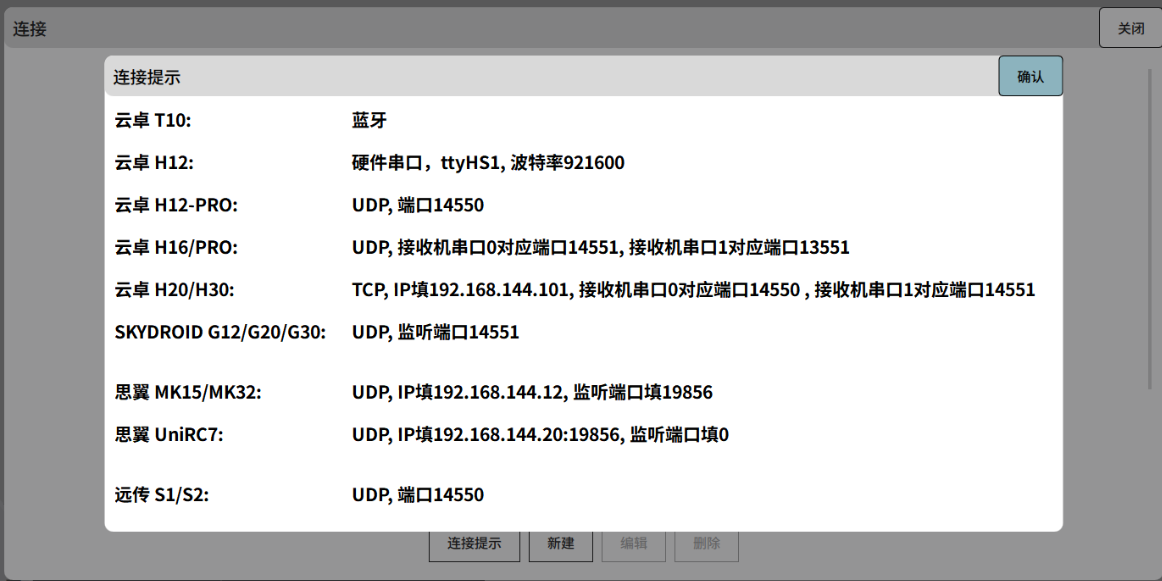

目前主流遥控器的连接提示:

• 开启遥控器电源，在地面站确认接收机与遥控器通讯状态；

• 若通讯异常，重新点击右上角「未连接」，参照接收机参数匹配连接方式、端口与波特率。

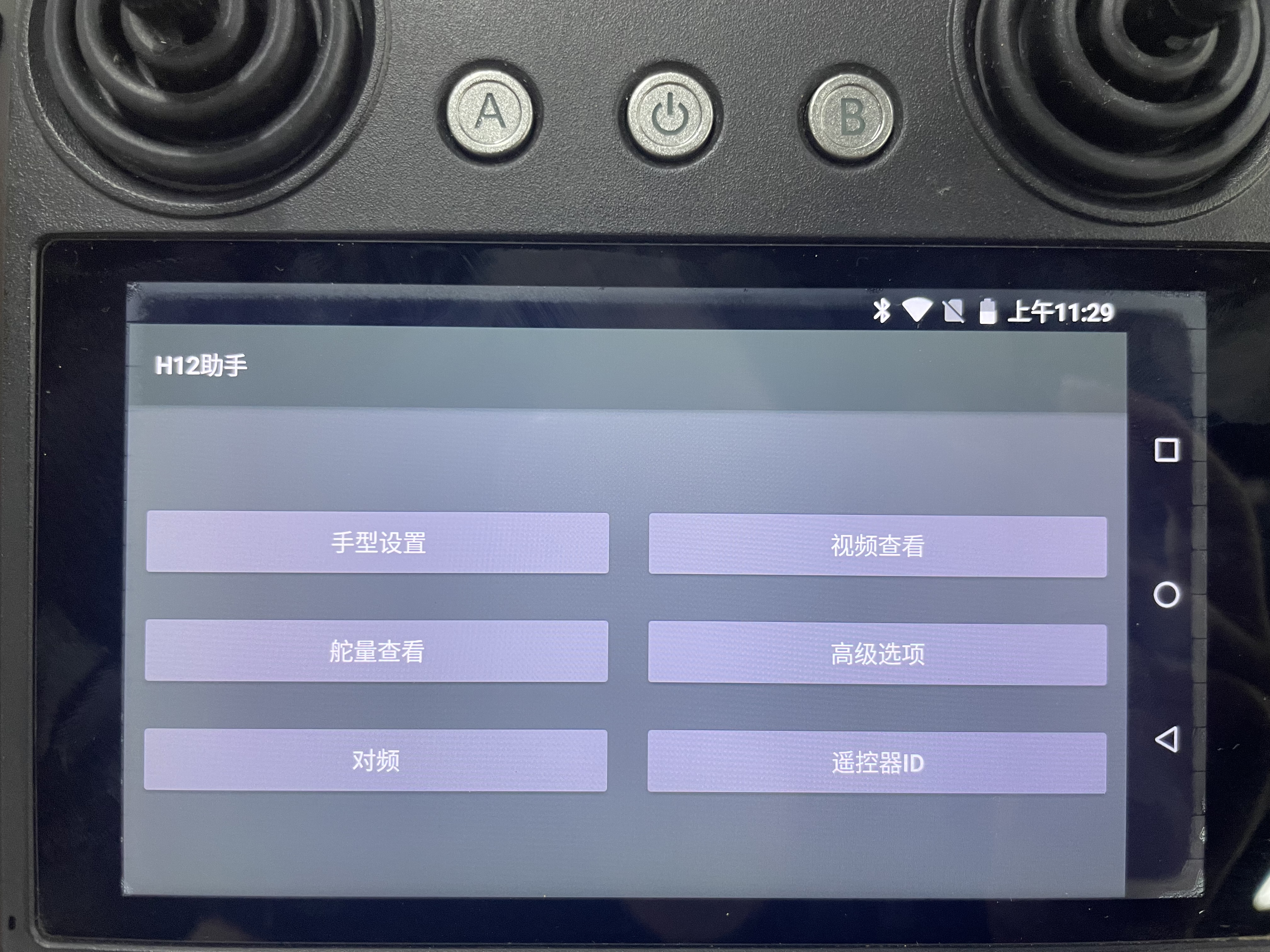

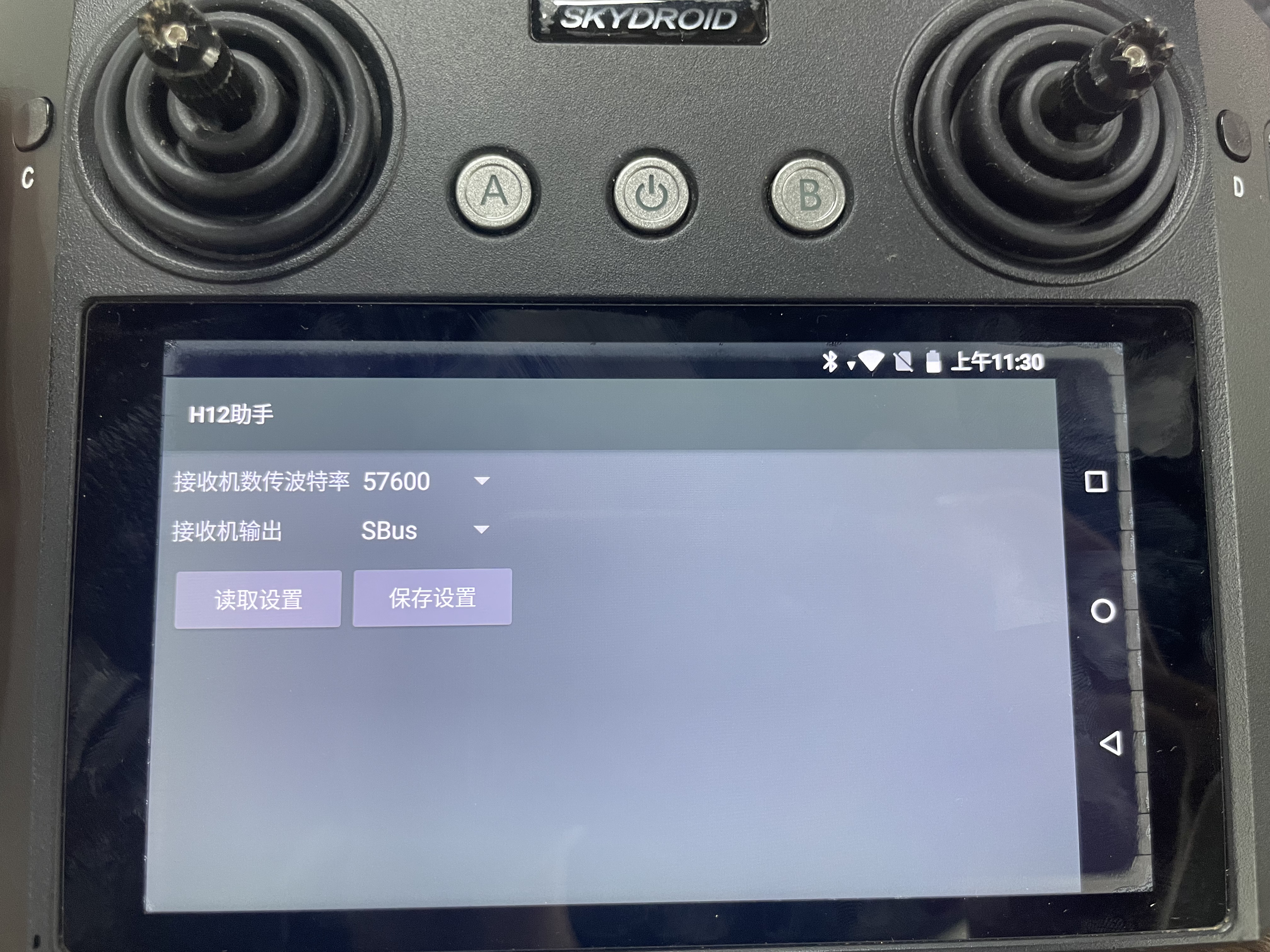

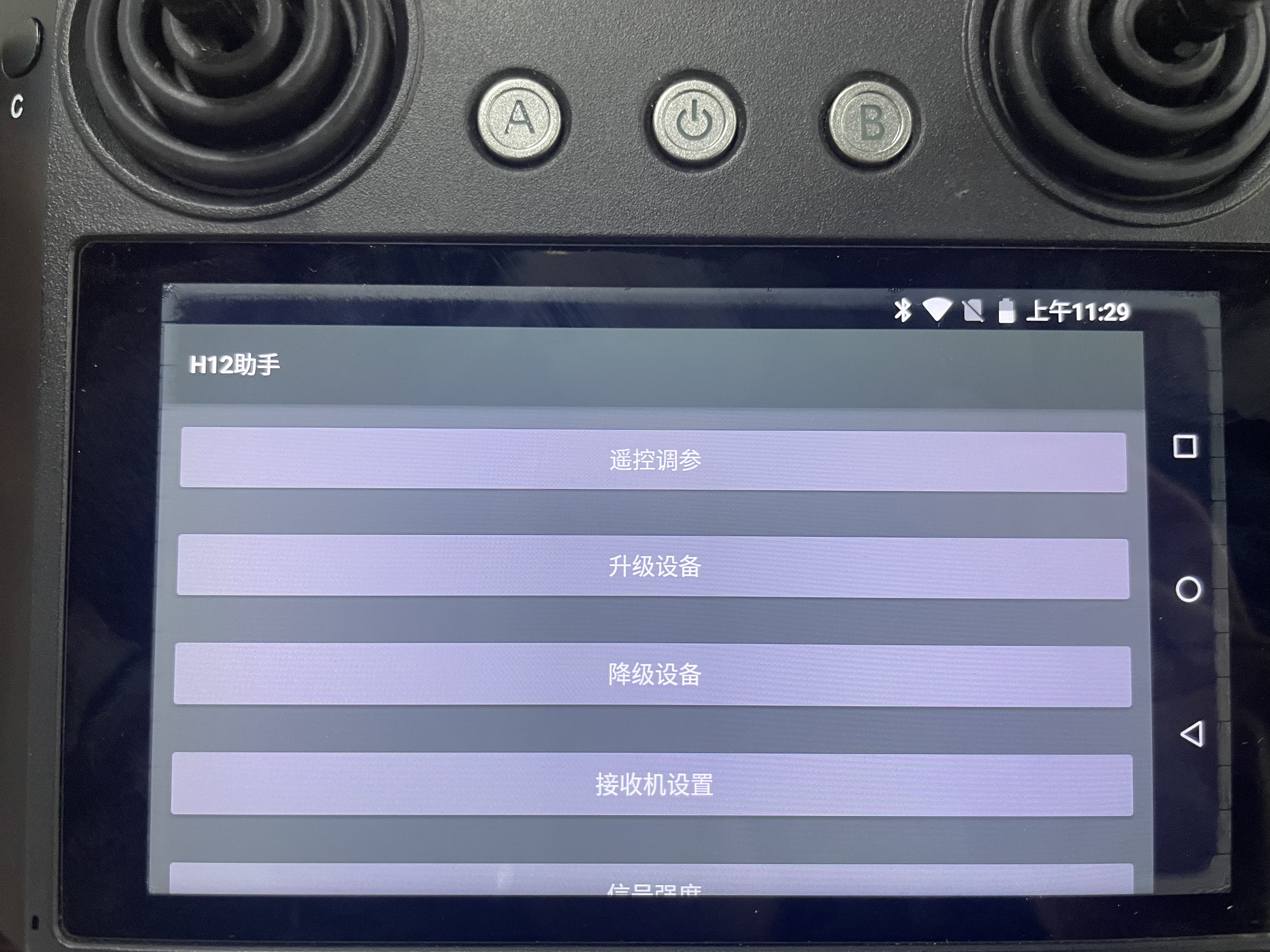

• 接收机波特率查询路径：打开 H12 助手→进入高级选项→接收机设置→读取设备参数。

​

​

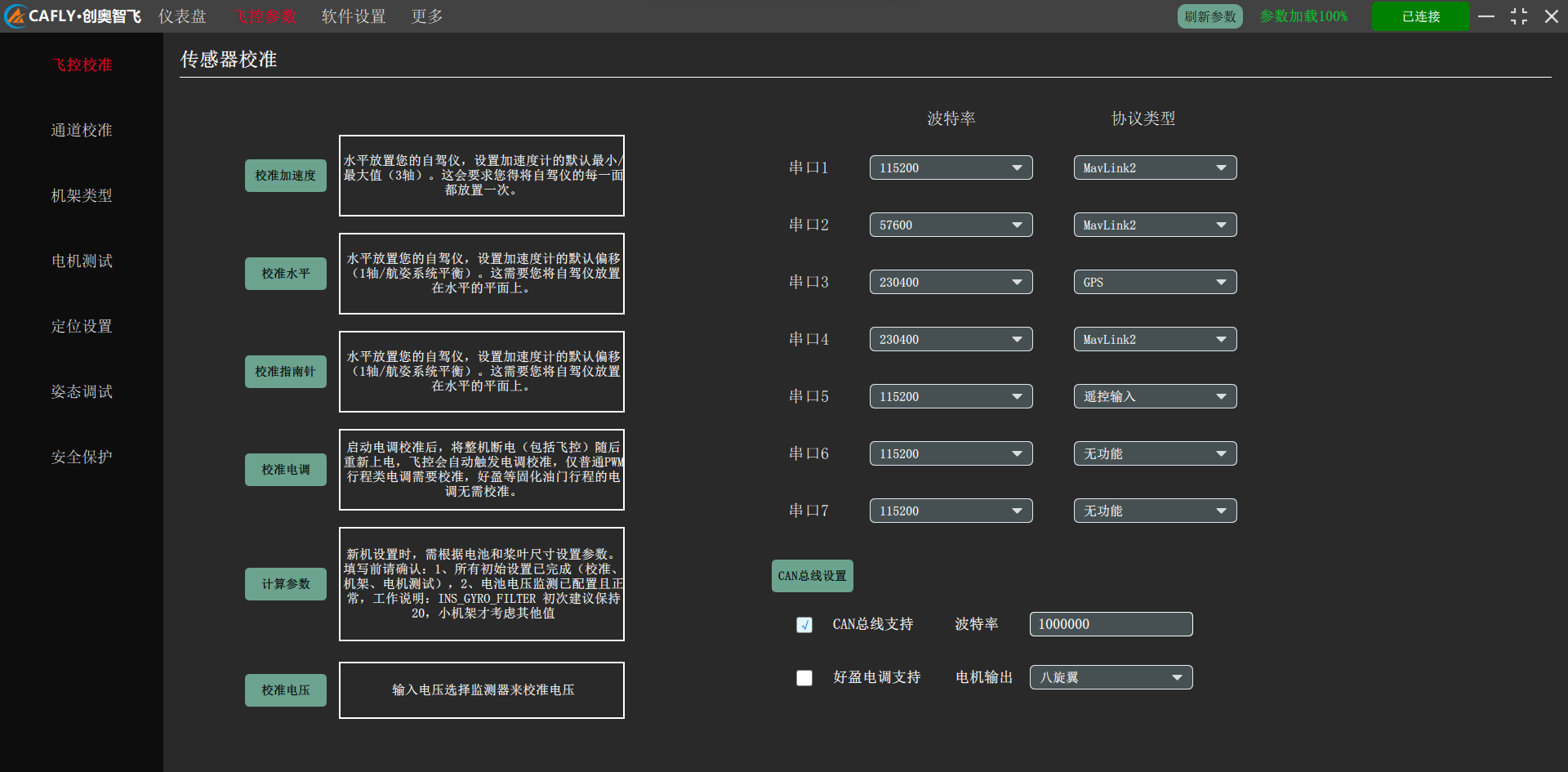

地面站修改飞控串口参数：进入飞控参数页面，打开飞控校准菜单，将对应串口波特率修改为上一步查到的接收机波特率，保存参数后重启飞控。

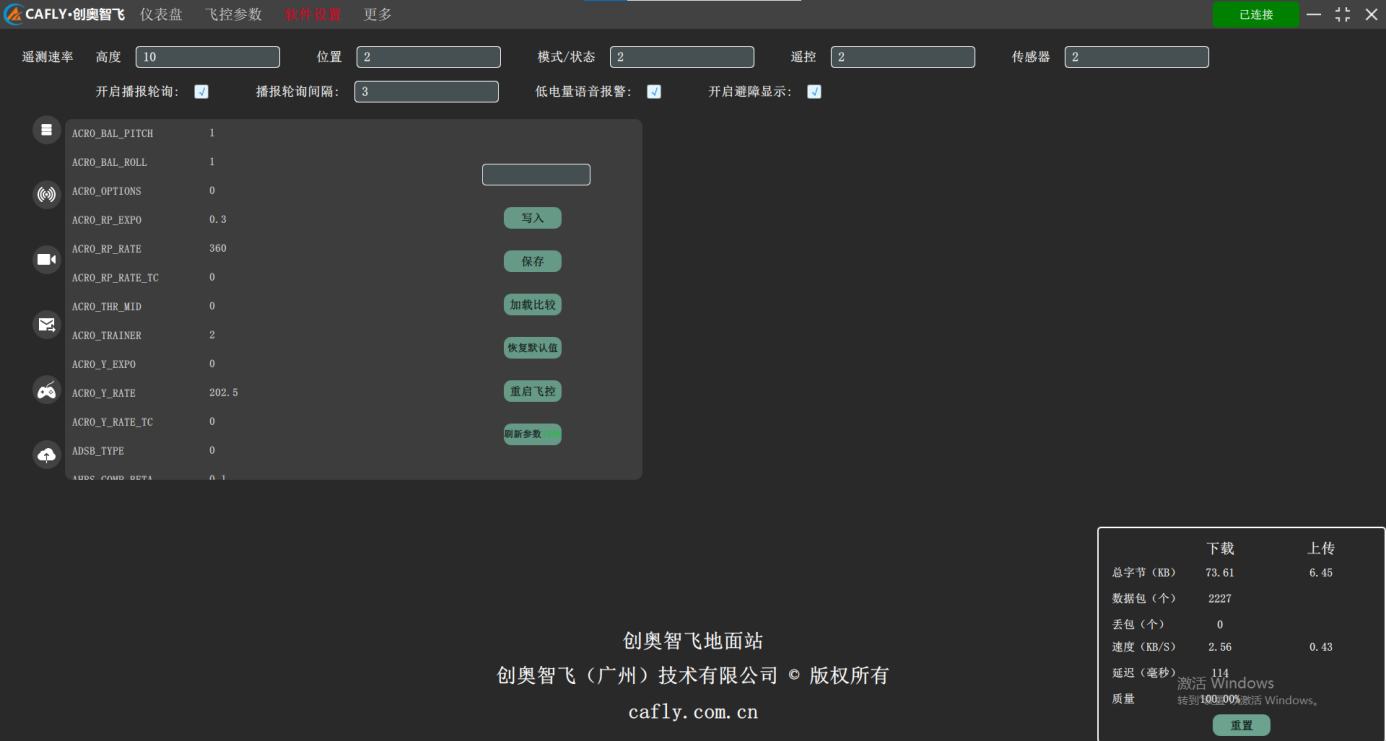

• 重启飞控：软件设置→全部参数→重启飞控。

• 最终复测遥控器信号，确认遥控链路正常连通。

### 摇杆及配套显示屏连接：

• 将显示屏的接线接到降压器。

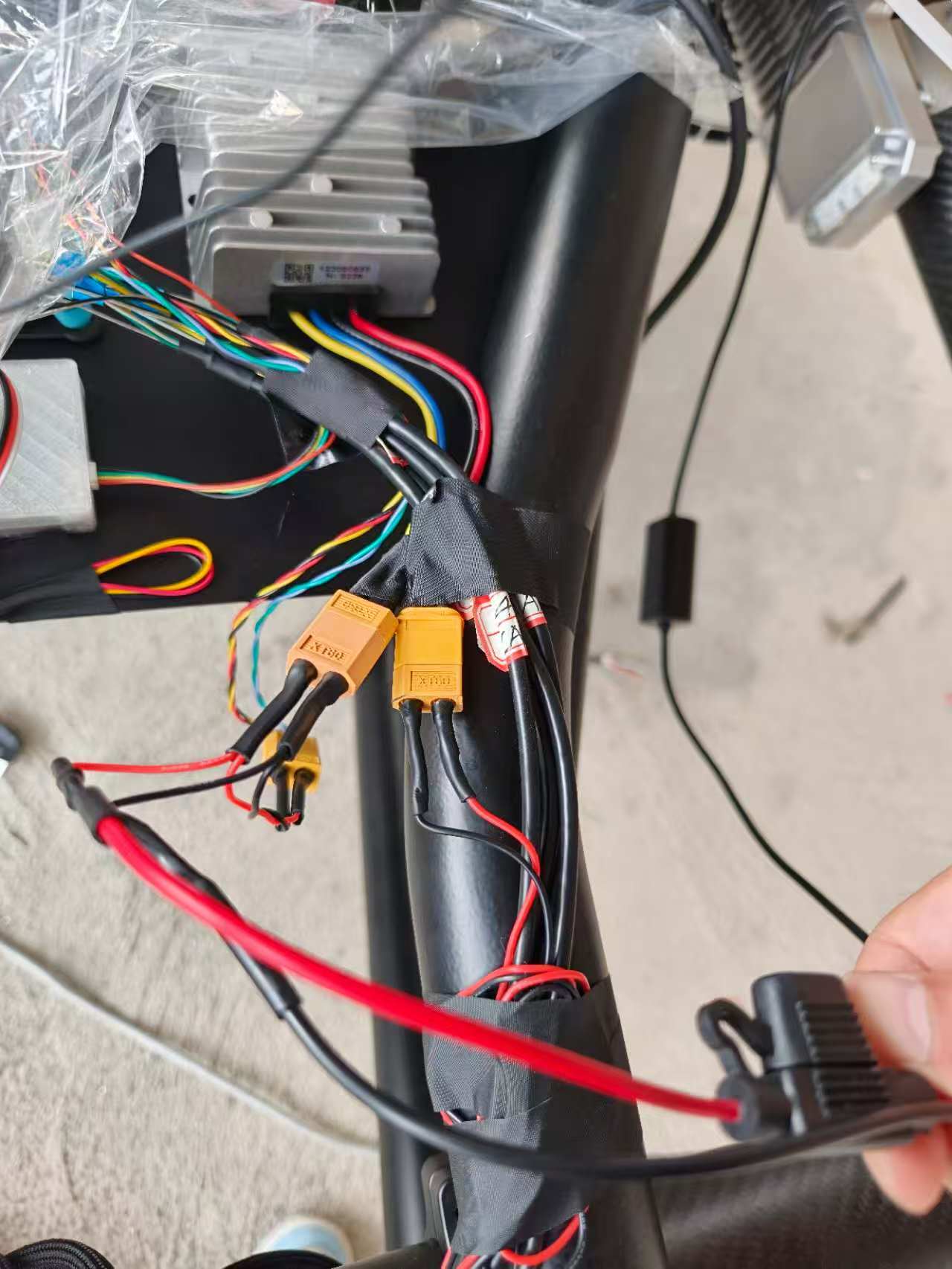

如图所示：手持红黑线为显示屏接线接入降压器的黄蓝线接口。　　　　

• 摇杆线同样接入降压器黄蓝接线口。
